QUATRA

Cel-Fi QUATRA

Gebäudeinterne Mobilfunk Lösung für Unternehmen. Ein aktives-hybrid DAS (Distributedantennasystem), welches Abdeckungsprobleme für 4G/LTE Bandbreiten löst.

Cel-Fi Quatra Signalverstärker

Bei dem Video handelt es sich um das Original Video des Herstellers “Nextivity” (cel-fi.com) und ist in englischer Sprache. Geringe technische und optische Abweichungen sind möglich.Weitere Informationen, sowie Datenblätter zu den Produkten erhalten Sie auf: https://www.cel-fi.com/quatra

Niedrige Gesamtkosten

Niedrigste Gesamtkosten des Betriebs (TCO)

Skalierbare Netzabdeckung

Skalierbare Abdeckung und Kapazitätenerhöhung für bis zu 20.000 m²

Off Air Anwendungen

Entwickelt für Off-Air oder Small Cell Anwendungen

Plug and Plan

Zeitkostengünstige Cel-Fi zertifizierte Installation bei Maximierung der Signal Qualität durch Antennen-Boost

Cloud

Fernwartung und Monitoring über die WAVE Platform

Smart Cellular Coverage

Cel-Fi QUATRA ist eine aktiv-hybride DAS Lösung, um qualitativ hochwertige, gebäudeinterne Mobilfunksignale bis zu 20.000 m² zu verstärke, indem sie die Vorzüge einer aktiven DAS und der Cel-Fi Technologie verbindet. Weltweit nutzen Mobilfunkanbieter Cel-Fi QUATRA als Signalverstärker mit unterschiedlichen Konfigurationsmöglichkeiten für Einzel und Multi-Mobilfunkanbieterumgebungen. Sie arbeitet im „off-air“-Modus oder kann in eine vom Mobilfunkanbieter bereitgestellte Small Cell integriert werden, um eine sogenannte Supercell zu bilden.

Cel-Fi QUATRA ist selbstkonfigurierend und selbstoptimierend, liefert RF over Ethernet (RFoE) und nutzt Power-over-Ethernet (POE) um die Leichtigkeit und Genauigkeit einer Installation von Cel-Fi zertifizierten Profis zu gewährleisten. Das System wird über die WAVE Plattform verwaltet und überwacht.

Konfigurationen für weltweite Mobilfunkanbieter sind vorhanden.

  • Verbessert den Empfang um bis zu 5000 m² pro System; Skalierbar bis hin zu vier Systemen mit bis zu 20.000 m²
  • Entwickelt für eine optimierte Installation und Wartung durch Cel-Fi zertifizierte Profis. Netzbetreiber geprüft und absolut sicher für Sprache und Daten
  • Kontinuierliche Selbstkonfiguration und Selbstoptimierung um sich Begebenheitsänderungen anzupassen
  • Die AntennaBoost-Technologie passt die Antennenausrichtung automatisch für eine optimale Signalqualität an
  • Fernwartung und Überwachung durch die digitale WAVE Plattform
  • Entwickelt für off-air oder Small Cell Anwendungen
  • 100 dB Signalverstärkung sind das bestmögliche Ergebnis im off-air Modus
  • Die Systeme enthalten interne wie externe Antennen (MIMO)
  • Der IntelliBoost 6 Kern Prozessor liefert hohe Geschwindigkeiten bei geringem Stromverbrauch
  • Fortschrittliche digitale Echo-Unterdrückung und Kanalauswahlfilter-Algorithmen
  • Automatische Verstärkungs-Kontrolle (AGC) maximiert die Systemstärke
  • Adaptiver Signalausgleich
  • Nahtlose Integration in ein Macro Netzwerk; verbessert die Netzwerkeffizienz ohne Interferenzen zu verursachen
  • Es wir nur ein Stromanschluss an der Netzwerkeinheit für das ganze System benötigt
  • Eine externe Multi-Band Panel MIMO Antenne und/oder ein Small Cell Interface Gerät sind erhältlich (Optional)

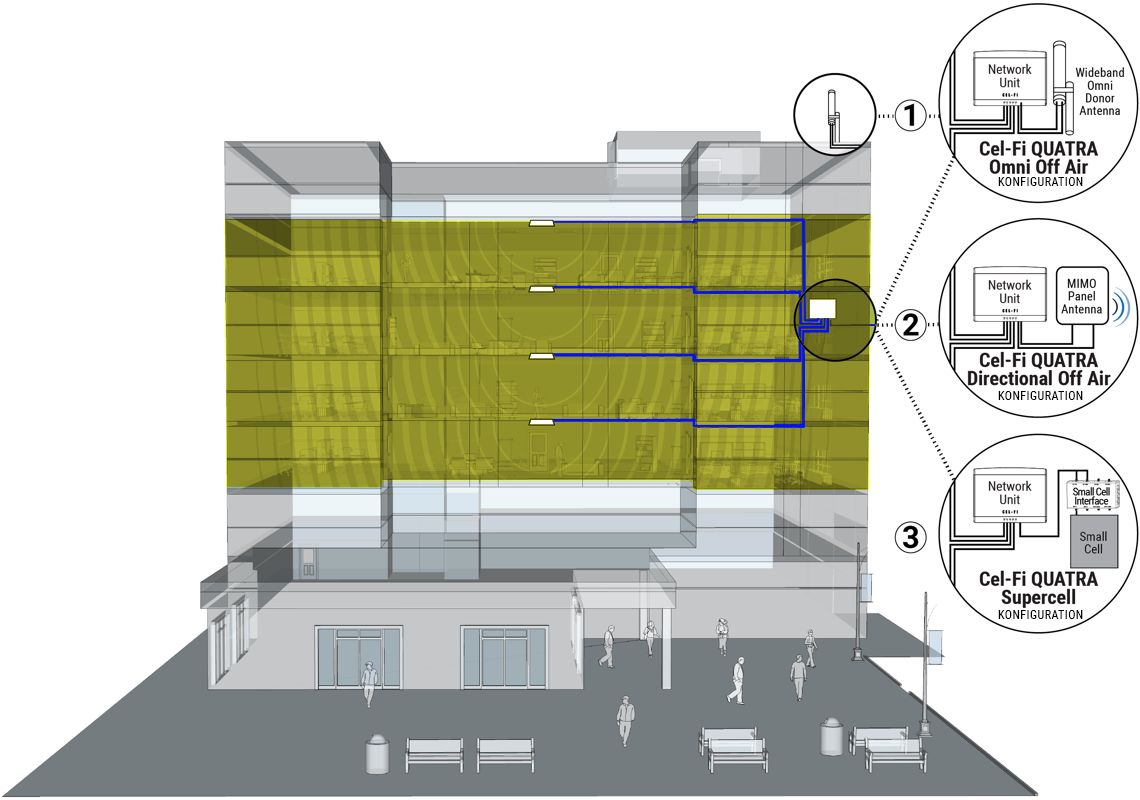

Skalierbare Konfiguration

Super Konfiguration

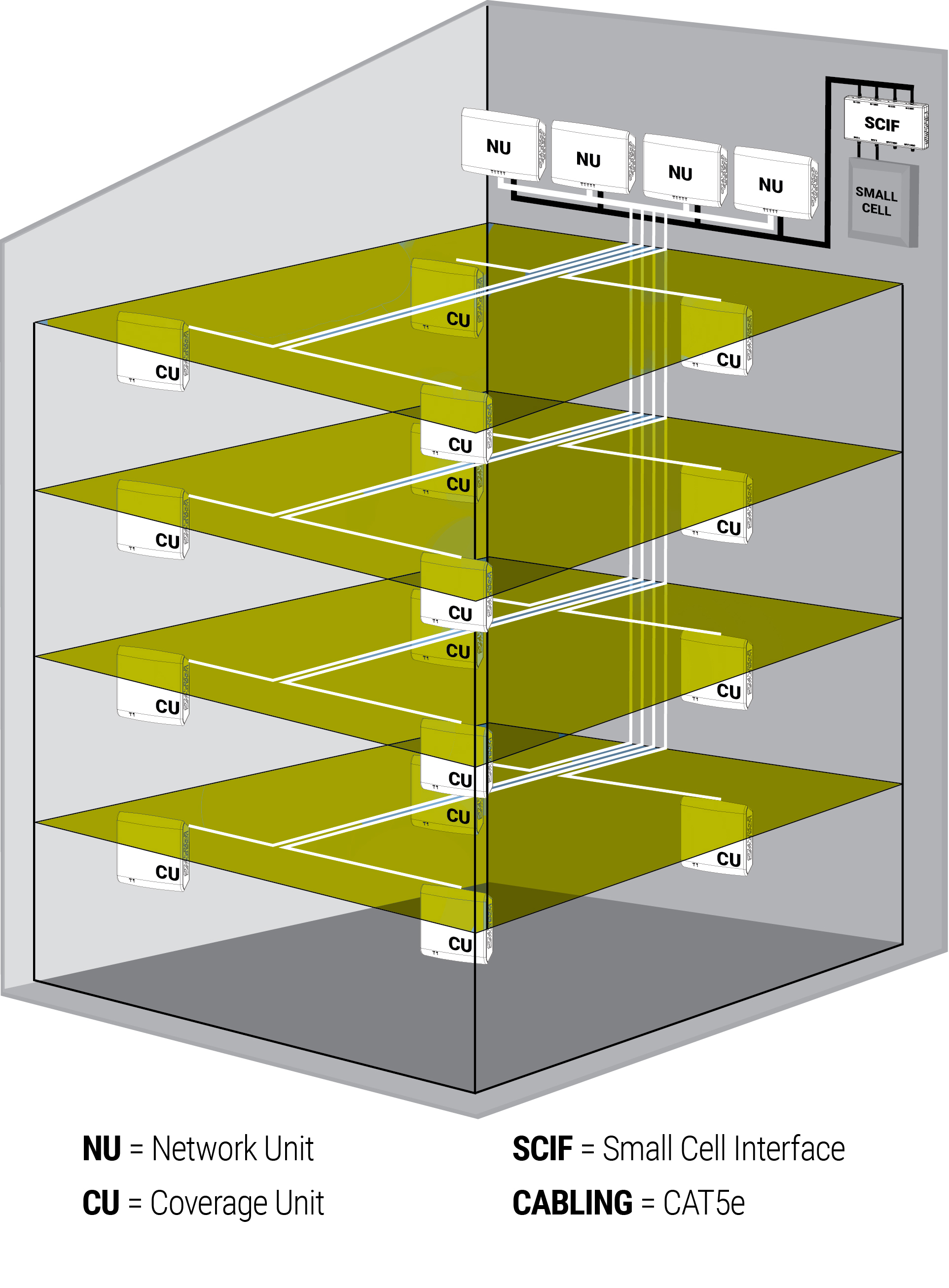

Eine Supercell besteht aus einem Cel-Fi QUATRA System, welches mit einer Small Cell verbunden ist. Mehrere Cel‑Fi QUATRA Systeme können mit einer einzelnen oder mehreren Small Cells, zur Bildung einer koordinierten Supercell, welche Flächen bis zu 20.000m² abdecken kann, verbunden werden. Eine Supercell mit mehreren Cel-Fi QUATRA Abdeckungseinheiten (CU) ist effektiver als mehrere Small Cells und im Verbund zu einer Supercell stören die Geräte sich nicht gegenseitig

Cel-Fi QUATRA arbeitet mit Mobilfunkanbieter geprüften und bereitgestellten Small Cells zusammen, um eine bessere RF Verteilung der CUs zu erreichen. Unter Verwendung der gesamten Kapazität der Small Cells, wird die Störanfälligkeit des Signals minimiert und benötigt wesentlich weniger Netzwerkmanagement. Das Resultat ist das Hauptziel einer innergebäudlichen Signalverdichtung.

Off Air Konfiguration

Cel-Fi QUATRA besteht aus einer NU und bis zu vier CUs, welche im Netzwerk dynamisch ein einziges System ergeben. Cel-Fi QUATRA kann off-air installiert werden, um eine hoch-qualitative kabellose Verbindung zu bis zu 20.000 m² Fläche zu gewährleisten, oder in einer gewerblichen Umgebung, um tote Winkel und Flächen mit Verbindungsstörungen zu reduzieren, indem sie den Mobilfunkempfang bemerkbar verstärkt.

Endlich eine Möglichkeit für das kleine Budget!

Optimiert für die Installation, Budgetiert zum kleinen Preis

Cel-Fi QUATRA ist das erste aktiv-hybride DAS, welches Flächen von bis zu 20.000 m² abdeckt. Cel-Fi bietet Lösungen, die speziell für den Einsatz beim Kunden in Büros oder Industrieumgebungen geschaffen wurden. Zudem deckt Cel-Fi QUATRA die Fläche mittels RF-over-Ethernet (RFoE) und den benötigten Strom mittels Power-over-Ethernet (PoE) ab. Mithilfe einer 8-fach Antenne wird das bestmögliche Ergebnis geliefert und bietet gleichzeitig eine leichte Installation in entlegenen Orten. Cel-Fi QUATRA kann von Cel-Fi zertifizierten Profis aufgestellt werden. Eine Cel-Fi Zertifizierung ist durch ein Online Training von Nextivity umsonst erhältlich.

Cel-Fi QUATRA bietet die geringste Total Cost of Ownership (TCO) einer aktiven oder passiven DAS Installation in vergleichbarer Größenordnung. Cel-Fi zertifizierte Profis können den gesamtem Funktionsumfang einer Cel-Fi QUATRA einrichten und pflegen und das bei den geringsten CAPEX und OPEX Kosten einer innergebäudlichen (Firmengebäude) Netzabdeckungslösung.

Eine Lösung für die Mobilfunkanbieter

Bedingungslose Netzwerksicherheit

Cel-Fi QUATRA wurde entwickelt um die Mobilfunknetzabdeckung in innerräumlichen Begebenheiten zu verbessern, ohne das Risiko von Interferenzen eingehen zu müssen. Cel-Fi QUATRA bietet eine anspruchsvolle aber sichere Lösung, welche mehrere Ebenen der Netzwerksicherheit innehat:

  • Uplink Power Control um eine Desensibilisierung des Netzwerks zu verhindern
  • Echo-Unterdrückung und Rückkopplungskontrolle
  • Uplink gating
  • Signaleinschränkung (Kanäle sind individuell eingeschränkt, damit Störgeräusche oder schlechte Signale nicht verstärkt werden und somit das Netzwerk belasten)

Die auf cloud-technik basierende Cel-Fi WAVE Plattform ermöglicht die Überwachung der KPI’s, sowie Kanalkonfigurationen, RSRP, RSCP, SINR und Systemverstärkung, bietet Kontrolle und Hilfsmittel zur Optimierung.

QUATRA Elemente

Cel-Fi WAVE Portal

Cel-Fi WAVE Portal

Die Cel-Fi WAVE Plattform enthält ein Gerätemanagement und ermöglicht die Wartung von Cel-Fi QUATRA Systemen. Die Cel-Fi WAVE Plattform mobile app vereinfacht die Nutzung der Seite. Benachrichtigungen und Alarme können schon aus den Voreinstellungen benutzt werden, oder individuell auf die Anforderungen im Unternehmen angepasst werden.

Bei der Cel-Fi WAVE Plattform handelt es sich um eine cloud-basierte Fernzugriffs-Management-Plattform, welche den Benutzern/Administratoren die Verwaltung mehrerer Cel-Fi QUATRA Verstärker ermöglicht. Der Funktionsumfang der Plattform beinhaltet:

  • Cel-Fi Geräte und Lizenzmanagement
  • Data Demonstration und Berichte
  • Mobile und Computeranwendungen
  • Weltweit vertrauenswürdige Sicherheit auf Provider-Ebene
  • Benutzer können das Cel-Fi WAVE Plattform Portal über eine Dashboard Ansicht oder mittels integrierter API Möglichkeit benutzen

WAVE Portal Login >

Cel-Fi QUATRA Netzwerkeinheit

Cel-Fi QUATRA Netzwerkeinheit (NU)

Die Cel-Fi QUATRA Netzwerkeinheit (NU) stellt das Zentrum des Verstärkers dar. Das erweiterbare Design funktioniert mit ein bis vier Abdeckungseinheiten, welche bis zu 20.000 m² Fläche abdecken können.

  • Stellt dem Cel-Fi QUATRA System das Ursprungssignal zur Verfügung
  • Liefert den Strom für die Abdeckungseinheiten (bis zu vier)
  • Ist angebunden an die Cel-Fi WAVE Plattform zur Fernüberwachung und -verwaltung.
Cel-Fi QUATRA Abdeckungseinheit

Cel-Fi QUATRA Abdeckungseinheit (CU)

Die Cel-Fi QUATRA Abdeckungseinheit (CU) ist die entfernt aufgestellte Einheit des Systems, welche das Hauptsignal weitergibt. Kosteneffizienz und leichte Aufstellung durch Power-Over-Ethernet (POE) runden den Funktionsumfang für bis zu vier Einheiten ab.

  • Stellt Mobilfunkabdeckung des Cel-Fi QUATRA Systems zur Verfügung (bis zu vier pro Netzwerkeinheit)
  • Strom via Power-Over-Ethernet durch die Netzwerkeinheit
  • Selbstkonfigurierend und -optimierend
Cel-Fi QUATRA Small Cell Interface

Cel-Fi QUATRA Small Cell Interface

Eine Small Cell kann als Signal-Eingansquelle für ein QUATRA verwendet werden. Die Cel-Fi QUATRA Small Cell Interface (SCIF) vereinfacht RF Verbindungen zwischen einer Small Cell und den NUs. Das Interface enthält eine Hautpeinheit und alle Kabel, die für eine einzelne Netzwerkeinheit benötigt werden.

  • Vereinfacht die Verbindung zu einer Small Cell
  • Liefert korrekte Signaldämpfung und Isolierung
  • Wird für eine Small Cell Installation benötigt
Cel-Fi QUATRA Range Extender

Cel-Fi QUATRA Range Extender (QRE)

Beim Cel-Fi QUATRA Range Extender handelt es sich um ein Power over Ethernet (PoE) Gerät, welches die maximale Reichweite zwischen NU und CU vergrößern kann.

  • Erlaubt die Verlängerung von NU-zu-CU Kabellänge auf bis zu 200 Meter
  • Power over Ethernet (keine separate Stromversorung oder PoE Injector benötigt)
Cel-Fi MIMO Panel Antenne

Cel-Fi MIMO Panel Antenna powerd by Antenna Boost

Cel-Fi Antenna Boost integriert die Cel-Fi MIMO Panelantenne mit der Cel-Fi WAVE Plattform um das bestmögliche Quellsignal der Industrie zu erhalten. Die Antenne lässt sich mit jedem MIMO Anschluss einer NU oder CU über M²A Kabel verbinden. Die von Nextivity patentierte 8-Positionen Zifferblattbasis ermöglicht der Antenne in 45-Grad Winkeln rotiert zu werden, um die bestmögliche Leistung aus Ergebnissen der Daten des Cel-Fi WAVE Plattform Antennen Positionstests. Die Cel-Fi MIMO Panel Antenne ist die einzig zugelassene innen wie außen einsetzbare Antenne für Cel-Fi QUATRA.

  • Hoch effektive, zielgerichtete MIMO Panelantenne
  • Das Quellsignal wird mittels AntennaBoost 8-Positionen Zifferblatt-Zielhalterung angesteuert
  • Enthält Varianten für Wand, Decken oder Stangenbefestigung
  • Benötigt für die off-air Installation mehrerer CUs
Cel-Fi Antennenhalterung

Cel-Fi Antennenhalterung

Die Cel-Fi Halterung ist eine indoor/outdoor Halterung, welche entwickelt wurde, um das Quellsignal für die Cel-Fi QUATRA zu sichern und mittels der Cel-Fi WAVE Antennenpositionierung zu halten. Die von Nextivity patentierte 8-Positionen Zifferblatt Basis ermöglicht der Antenne mit Echtzeitmessungen in 45-Grad Winkeln rotiert zu werden.

  • 26 cm pulverbeschichtete Stange
  • Gestanzte Metalloberfläche
  • Indoor/Outdoor
  • Unterstützt die Anbringung von/an Stangen/Decken/Wand
  • Unterstützt acht Positionen mittels Feststellschraube
  • Flexible Lochmuster für mehrere Halterungstypen
Cel-Fi Pole Mount

Cel-Fi Pole Mount

Die Cel-Fi Stangenhalterung ist eine Außenhalterung, geschaffen für den Einsatz um das Quellsignal mittels der Cel-Fi WAVE Antennenpositionierung zum Cel-Fi QUATRA System zu bringen. Die von Nextivity patentierte 7-Positionen Zifferblattbasis ermöglicht der Antenne mit Echtzeitmessungen in 45-Grad Winkeln rotiert zu werden.

  • Galvanisierter rostfreier Stahl
  • Outdoor -fähig
  • Unterstützt Stangenanbringung
  • Unterstützt 7 Positionen mittels Feststellschraube
  • Flexible Lochmuster für mehrere Halterungstypen
  • Stangen bis 2“ im Durchmesser möglich

Technische Spezifikationen

Konfigurationen

Bands 2/4/5/12
Bands 2/4/5/13
Bands 1/3/8/20
Bands 1/7/8/20
Bands 1/3/7/8
Bands 3/5/7/28

Alle Systeme sind für bestimmte Mobilfunkanbieter vorkonfiguriert.

Zertifizierungen

FCC
CE_RED
ISED
cETL
ETL
CE
ICASA
SRRC
NAL
RCM

Halterung

Das Halterungssystem ist für flexible Anbringung ausgelegt.

Voraussetzungen (Elektrisch & Umgebung)

54 VDC
-25 bis 40 Grad Celsius

Physische Spezifikation

Netzwerkeinheit:
264 x 185 x 62mm (40.8g)

Abdeckungseinheit:
225 x 185 x 37mm (29.2g)

Small Cell Interface (SCIF)
175mm (W) x 85mm (H) x 25mm (D) (196gm)

QUATRA Range Extender (QRE)
140mm (L) x 66mm (W) x 28mm (H) (0.7kg)

Wideband MIMO Antenna
237.5 x 229. x 50mm (0.7kg)

Modelnummern

Netzwerkeinheit:
Q34-2/5/4/12NU_EXA
Q34-2/4/5/13NU_EXA
Q34-1/3/8/20NU_EXA
Q34-1/7/8/20NU_EXA
Q34-1/3/7/8NU_EXA
Q34-3/5/7/28NU_EXA

Abdeckungseinheit:
Q34-2/5/4/12CU_EXA
Q34-2/4/5/13CU_EXA
Q34-1/3/8/20CU_EXA
Q34-1/7/8/20CU_EXA
Q34-1/3/7/8CU_EXA
Q34-3/5/7/28CU_EXA

Small Cell Interface:
QRE-SCI

QUATRA Range Extender (QRE):
Q34-E1000

Wideband MIMO Antenne:
A52-x12-100

Cel-Fi Antennenhalterung:
F66-100

Cel-Fi Stangenhalterung:
F26-100



Bei den Datenblätter handelt es sich um die Original Datenbätter des Herstellers “Nextivity” (cel-fi.com) und ist in englischer Sprache. Geringe technische und optische Abweichungen sind möglich. Weitere Informationen, sowie Datenblätter zu den Produkten erhalten Sie auf: https://www.cel-fi.com/quatra
