Cel-Fi QUATRA 4000e
Multi-Carrier Hybrid Active DAS für 4G/5G Sprache und Daten
 |
Over the Air (OTA) Software Updates verfügbar um existierende Bänder für 5G Netzwerke nachzurüsten |
QUATRA 4000e
Eingeschränkte Mobilfunkabdeckung, schlechte Sprachqualität, abgebrochene Gespräche und „tote Zonen“ sind eine Plage für Mitarbeiter und Besucher in vielen Gebäuden. Um dieses Problem zu beheben, ist das Cel-Fi Quatra 4000e eine erschwingliche, komplett digitale aktive DAS Hybrid Lösung, die eine konstante hohe Signalqualität in Gebäuden zur Verfügung stellt. Dieses klassenführende System ist von den Providern zertifiziert und garantiert netzwerksicher.
Anders als ältere analoge Verstärker und passive DAS Technologien, liefert das Cel-Fi Quatra ein bis zu 1000x stärkeres Signal. Das System wird mit Cat5e Kabeln für den hochfrequenten Einsatz und Power over Ethernet eingesetzt, um Signaldämpfungen im Umkreis des Gebäudes zu vermeiden. Das Quatra ist die leistungsstärkste Lösung auf dem Markt, kosten-effektiv und ausgelegt um es in wenigen Tagen einzurichten (im Vergleich zu typischerweise mehreren Monaten bei anderen Lösungen).

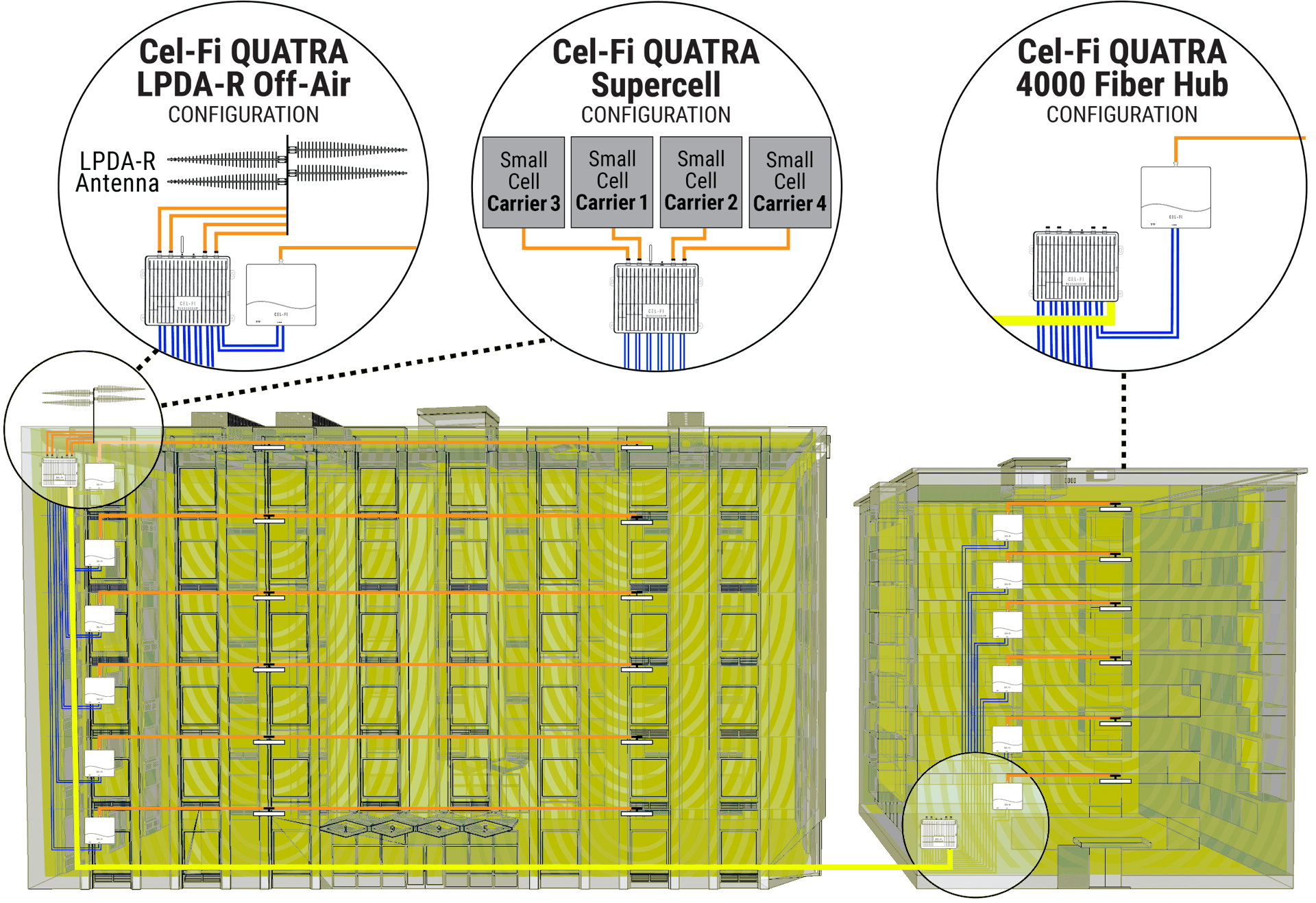

Über die Luft oder als Super-Cell über Glasfaser
Netzwerksicher, Provider-zertifiziert
und garantiert störungssicher
Fernwartung und Management über WAVE Plattform
Bis zu 100 dB Verstärkung für 3G/4G/5G Sprache und Daten
Vollständig digitale Lösung mit Cat5e für PoE/RFoE
Bis zu 11.600 m² Abeckung pro Einheit
Quatra 4000e Komponenten
Cel-Fi QUATRA 4000e Network Unit
Die Network Unit (NU) ist das Zentrum des Systems und kann mit bis zu 6 Coverage Units (CU) arbeiten. Pro Network Unit kann eine Fläche von 11.600 m² versorgt werden.
- Stellt das Spender-Signal für das Cel-Fi Quatra 4000e System bereit
- Liefert Strom für bis zu 6 Coverage Units
- Verbindet sich über Ethernet oder LTE Modem mit der Cel-Fi WAVE Plattform zur Fernwartung und Management
QUATRA 4000e NU Model Number:
> Q44-E999CNU
Cel-Fi QUATRA 4000e Coverage Unit
Die Coverage Unit ist die entfernte Einheit, die das Signal der Network Unit weitergibt. Das kosten-effiziente und einfach einzusetzende System kann mit Power-Over-Ethernet (POE) mit bis zu 6 CU genutzt werden.
- Stellt die Abdeckung für das Cel-Fi Quatra System zur Verfügung (bis zu 6 pro Network Unit)
- Stromversorgung über Power-Over-Ethernet von der Network Unit
- Selbst konfigurierend und selbst optimierend
- Die Cel-Fi Quatra 4000e CU ist nur mit der Cel-Fi Quatra 4000e NU kompatibel
QUATRA 4000e CU Model Number:
> Q41-EXCU
Cel-Fi QUATRA 4000e Fiber Hub
Der Cel-Fi Quatra 4000e Fiber Hub erweitert die Network Unit von 6 auf bis zu 12 Coverage Units. Der Fiber Hub kann dabei bis zu 2 km entfernt von der NU installiert werden, um große Flächen zu versorgen und ein gleichbleibendes Signal im ganzen System zu erhalten.
- Multi-Carrier Hybrid Active DAS
- Signal wird über Glasfaser eingespeist
- FCC zertifiziert (vergleichbar mit ISO-Norm)
Model Number:
> Q40-E999FNU
Cel-Fi Wideband Panel Antenne
Cel-Fi Indoor Omni Antenne
Cel-Fi Wideband Directional Antenne
Cel-Fi LPDA-R Antenne
Cel-Fi LPDA-R Antenne
Cel-Fi WAVE Portal
The Cel-Fi WAVE Portal is a cloud-based remote management platform that enables device management and maintenance of Cel-Fi QUATRA systems. The Cel-Fi WAVE platform is designed to also work on mobile phones which facilitates ease of use on site.
WAVE Portal Login >
Cel-Fi COMPASS
The Cel-Fi COMPASS is an RF site utility that enables installers and integrators to install and optimize the Cel-Fi QUATRA 4000. The Cel-Fi COMPASS requires the Cel-Fi WAVE PRO app and this complete solution enables installation and optimization of systems without the need for local Internet Connectivity.
Accessories for the QUATRA 4000e
Cel-Fi QUATRA 4000 Range Extender
The Cel-Fi QUATRA Range Extender (QRE) is a Power over Ethernet (PoE) device that extends the maximum distance between the Cel-Fi QUATRA Network Unit and the Coverage Unit.
- Allows NU-to-CU cable lengths of up to 650 ft (200 m)
- Power over Ethernet (no separate power supply or PoE injector needed)
Cel-Fi QUATRA Fiber Range Extender
The QUATRA Fiber Range Extender increases the distance between the Network Unit and the Coverage Unit up to 2 kilometers. It also allows for the use of copper cable to power up Coverage Units remotely. It is compatible with QUATRA 1000, 2000 and 4000 products. Two QFREs are needed for each remote CU in the system (sold as a kit).
- Fiber solution to outstretch the distance between NU and CU beyond 100 meters
- Versatility allows to be use on different QUATRA system architectures
- Hybrid cable (FO + Copper) compatible
Cel-Fi Blade Antenna (included)
This antenna with modern design is suitable for 4G LTE routers, terminals, and other telematic applications.
The antenna is omnidirectional with high efficiency and covers worldwide networks. Two variations of mounting swivels allow different orientation of antennas on devices with MIMO systems.
- 617–960 MHz
- 1427–2690 MHz
- 3300–5000 MHz
- 5150–5925 MHz
- Connector Mount
- N-Male connector
- Ultra Wide band Antenna
- High Performance
- Ground Plane Independent
- Hinged Connector
- Dimensions 171 × 38 × 13.8 mm
Cel-Fi LPDA-R Antenna
The Cel-Fi LPDA-R Antenna offers a powerful 12 to 14 dBi gain (depending on carrier frequency) over 617–4000 MHz and is designed to reduce out of band noise, to improve SiNR and overall signal quality. Mounting is made simple with included U-Bolts. This Cel-Fi product also features a 10K ohm resistor that enables the antenna connection to be validated by Cel-Fi Network Units equipped with the capability.
- 12–14 dBi gain
- Narrow beam-width to reduce noise
- Rugged construction for harsh environments
Cel-Fi LP SISO Indoor Omni Antenna
Nextivity’s Cel-Fi LP SISO Indoor Omni Antenna provides a 360 degree horizontal coverage pattern in an ultra-modern, low-profile, high performance industrial design.
- Indoor use
- SISO
- 50 ohm
- 617–4000 MHz
- N-type connector (other options available)
- Ultra low-profile
Technische Spezifikationen
Bands
| Bands | Downlink MHz | Uplink MHz | Technology/Bandwidth |
|---|---|---|---|
| 1 | 2110–2170 | 1920–1980 | LTE / 20MHz |
| 3 | 1805-1880 | 1710-1785 | LTE / 20MHz |
| 7 | 2620-2690 | 2500-2570 | LTE / 20MHz |
| 8 | 925-960 | 880-915 | HSPA / 15MHz |
| 20 | 791-821 | 832-862 | LTE / 10MHz |
| 40 | 2300-2390 | 2300-2390 | TDD LTE / 20MHz |
Network Unit Dimensions
Coverage Unit Dimensions
Power (NU only)
Voltage: 100 to 240VAC
Power (typical): 230W
Power (max): 321.3W
Environmental
Operating temperature: 0° to 40°C
Max surface temperature: 44°C (measured at 30°C ambient)
Relative humidity: 0% to 95% (non-condensing)
Convection Cooling
External Ports
Interface type: RJ45
CUs supported: 6
Cables per CU: 2
RF Port Connector: N-type (female)
Datenblätter
Brief
Tech Specs
User Manual
Bei den Datenblätter handelt es sich um die Original Datenbätter des Herstellers “Nextivity” (cel-fi.com) und ist in englischer Sprache. Geringe technische und optische Abweichungen sind möglich. Weitere Informationen, sowie Datenblätter zu den Produkten erhalten Sie auf: https://www.cel-fi.com/quatra4000e
